پایانه اندازه گیری و بارگیری محصولات NGL سیری

پایانه اندازه گیری و بارگیری محصولات  NGL سیری

هدف از این پروژه جمع آوری گاز از خط لوله نصر، خط لوله سیری، ایستگاه تولید نصر وبرداشت مایعات گازی از خوراک ورودی و بازیافت مایعات گازی است.
پروژه NGL سیری قسمتهای مختلف شبکه لوله جمع آوری گاز تقویت فشار سه مرحله ای، ایستگاه تقویت فشار ورودی واحد شیرین سازی، واحد آبزدایی و واحد جداسازی جیوه، واحد بازیافت NGL و تفکیک مایعات گازی، واحد تثبیت مایعات گازی سنگین، واحد خنک سازی و ذخیره سازیLPG و تأسیسات جانبی، تانکهای دوجداره و تجهیزات بارگیری را شامل می شود.
از محصولات این پروژهپس از بهره برداری، تولید روزانه540 تن پروپان، 328 تن بوتان، 1364 تن پنتان، 3180 بشکه مایعات گازی و 140 میلیون فوت مکعب در روز خوراک گازی (عمدتاً جهت مصارف نیروگاهی) می باشد.با اجرای این پروژه از سوخته شدن حدود 140 میلیون متر مکعب گازهای همراه منطقه عملیاتی سیری جلوگیری می شود و با صدور گاز همراه و سایر محصولات جانبی آن سالیانه بالغ بر 108میلیون دلار نصیب کشور خواهد شد.



1- بخش CIVILو استراکچر (طراحی ، خرید ، ساخت و نصب)

  • عملیات تسطیح ، آرماتور بندی ، قالب بندی ، بتن ریزی فونداسیون استراکچر
  • عملیات تسطیح ، آرماتور بندی ، قالب بندی ، بتن ریزی فونداسیون استراکچر

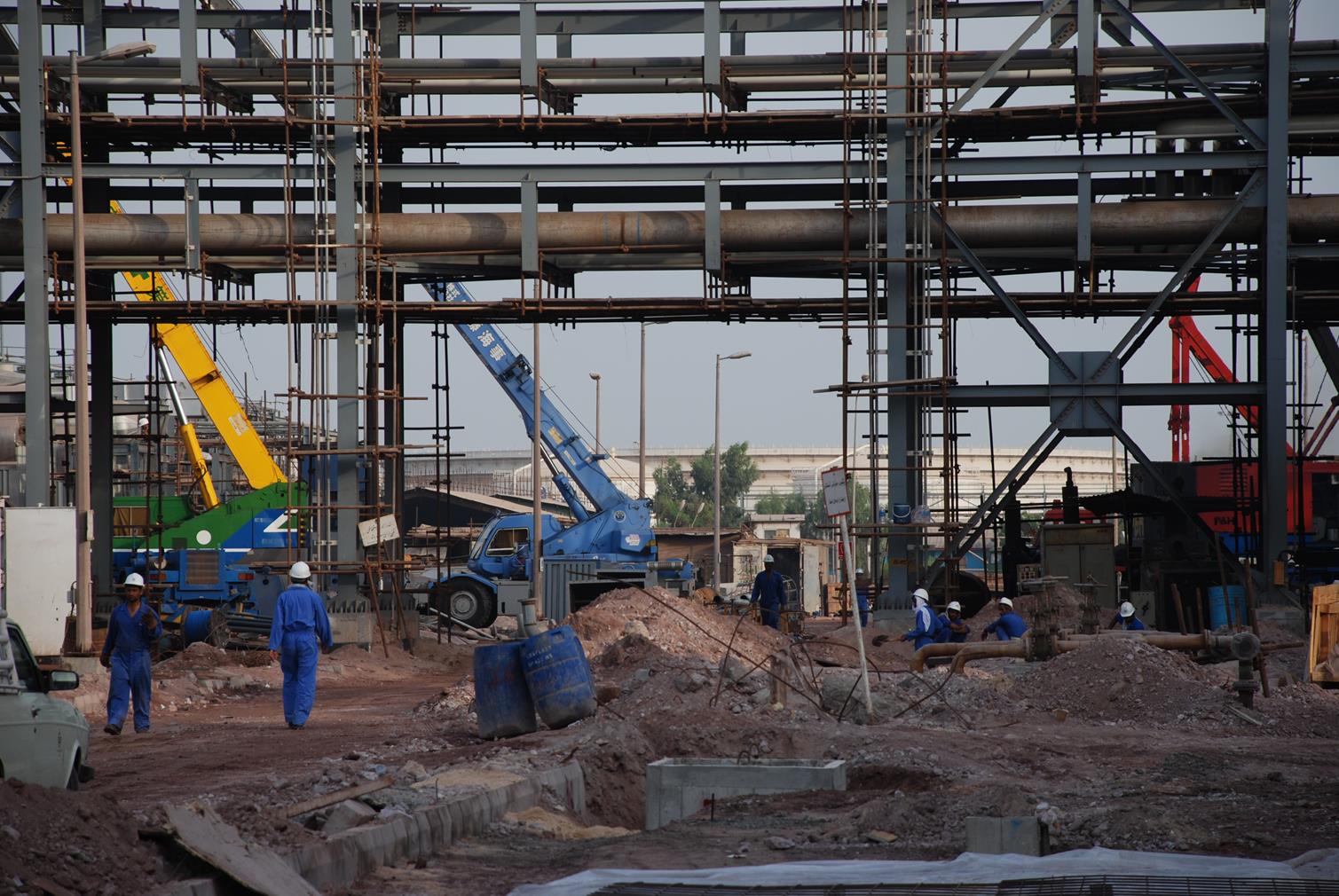

  • طراحی، تامین، ساخت و نصب استراکچر Pipe rack در خشکی
  • عملیات ساخت Pile Cap و عرشه بتنی دلفین پهلو گیری شامل ( قالب بندی، آرماتور بندی و بتن ریزی مناسب برای محیط های خورنده و offshore) و
  • طراحی، تامین، ساخت و نصب استراکچر و پایپرک جهت انتقال  خطوط محصول
  • طراحی، تامین و ساخت سازه ضربه گیر Barrier   جهت جلوگیری از برخورد کشتی با خطوط  صادرات روی دریا

2- عملیات دریایی و شمع کوبی در دریا ( طراحی ، خرید ، ساخت و اجرا )

  • - عملیات مونتاژ، جوشکاری ، ساخت ، حمل و کوبش  Pile های زاویه دار جهت نصب پلت فورم  Pipe Rack  مربوط به خطوط انتقال محصولات  به تعداد 6 عدد به طول متوسط 42 متر (جهت استقرار استراکچر عبور خطوط لوله) با  بکار گیری تجهیزات دریایی شامل  شناور  بارج  ، ید ک کش ، لندیگ کرافت ، جرثقیل بوم خشک زنجیری ، چکش شمع کوبی ویبره ، چکش شمع کوبی دیزل
  • عملیات مونتاژ، جوشکاری ، حمل و کوبش  Pile های عمودی و قائم  بخش  Barrierبه تعداد 9 عدد به طول متوسط 42 متر ( جهت نصب استراکچر محافظ جهت جلوگیری از برخورد کشتی به خطوط لوله)
  • عملیات مونتاژ، جوشکاری و حمل و کوبش  Pile بخش Dolphin اسکله  با زوایا و میزان نفوذ  مختلف در بستر دریا به تعداد 12 عدد به طول متوسط 80 متر  جهت ساخت عرشه بتنی جهت پهلوگیری شناور های حمل کننده گاز LPG Carrier
  • عملیات کنترل و Record گیری از مراحل کوبش پایل با دستگاه DPI
  • عملیات کنترل و Record گیری از مراحل کوبش پایل با دستگاه DPI

http://www.farsscout.com/userfiles/image/Projects/GasOilPetro/EPC/jetty3.gif

http://www.farsscout.com/userfiles/image/Projects/GasOilPetro/EPC/jetty2.gif

http://www.farsscout.com/userfiles/image/Projects/GasOilPetro/EPC/jetty4.gif

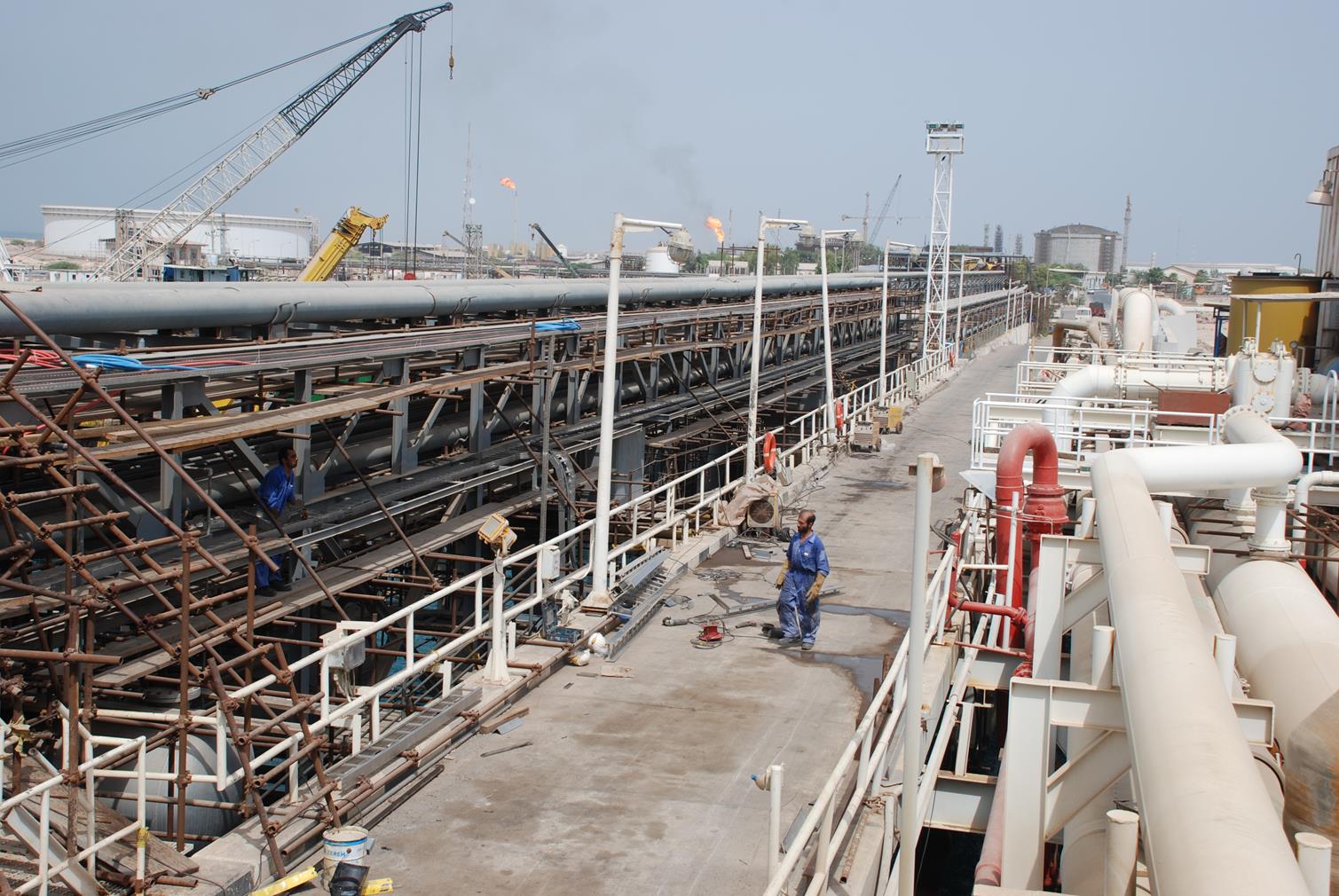

نصب استراکچر های barrier و pipe rack

اجرای pile cap بتنی بر روی pile  های کوبیده شده

عملیات شمع کوبی pile  های دلفین

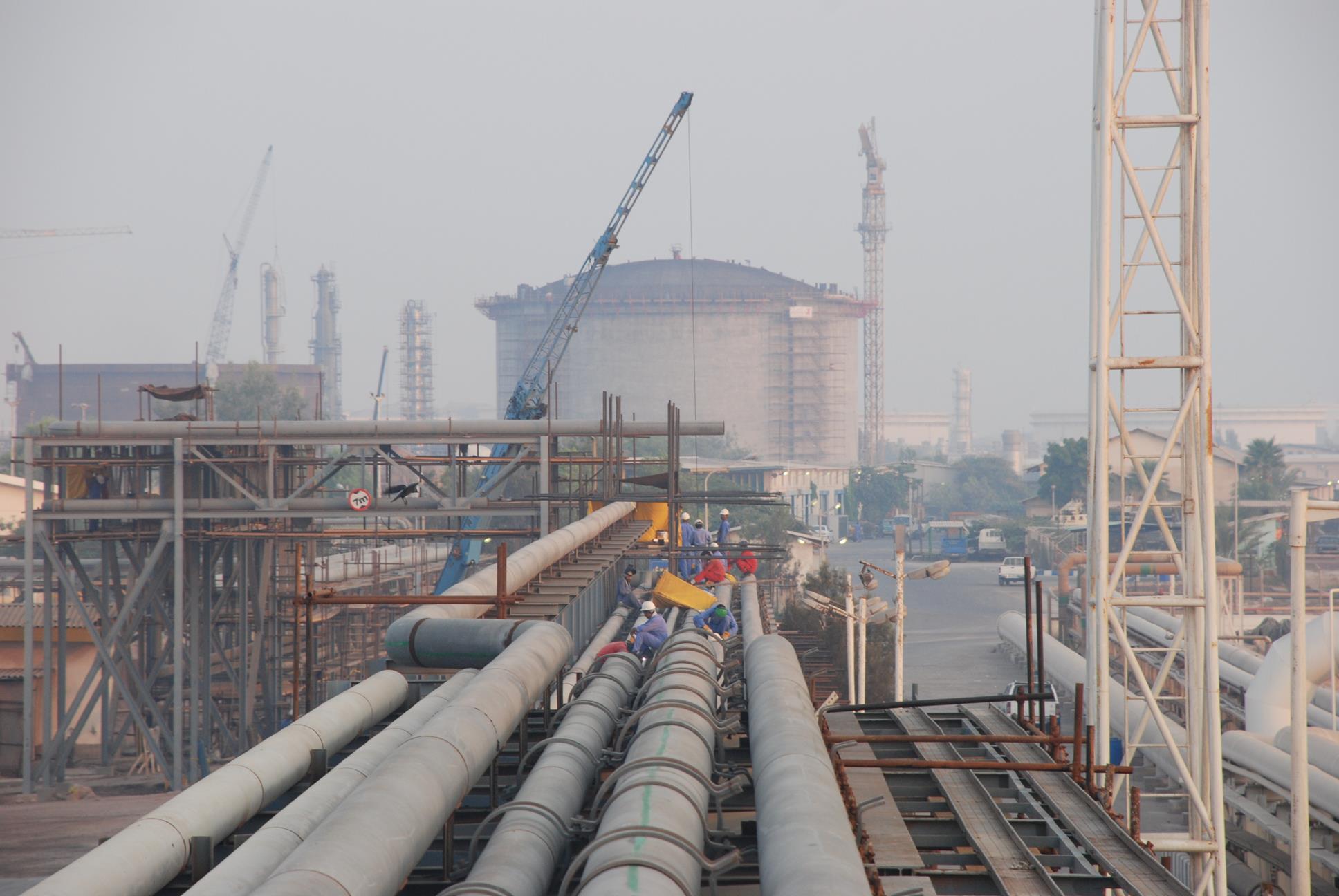

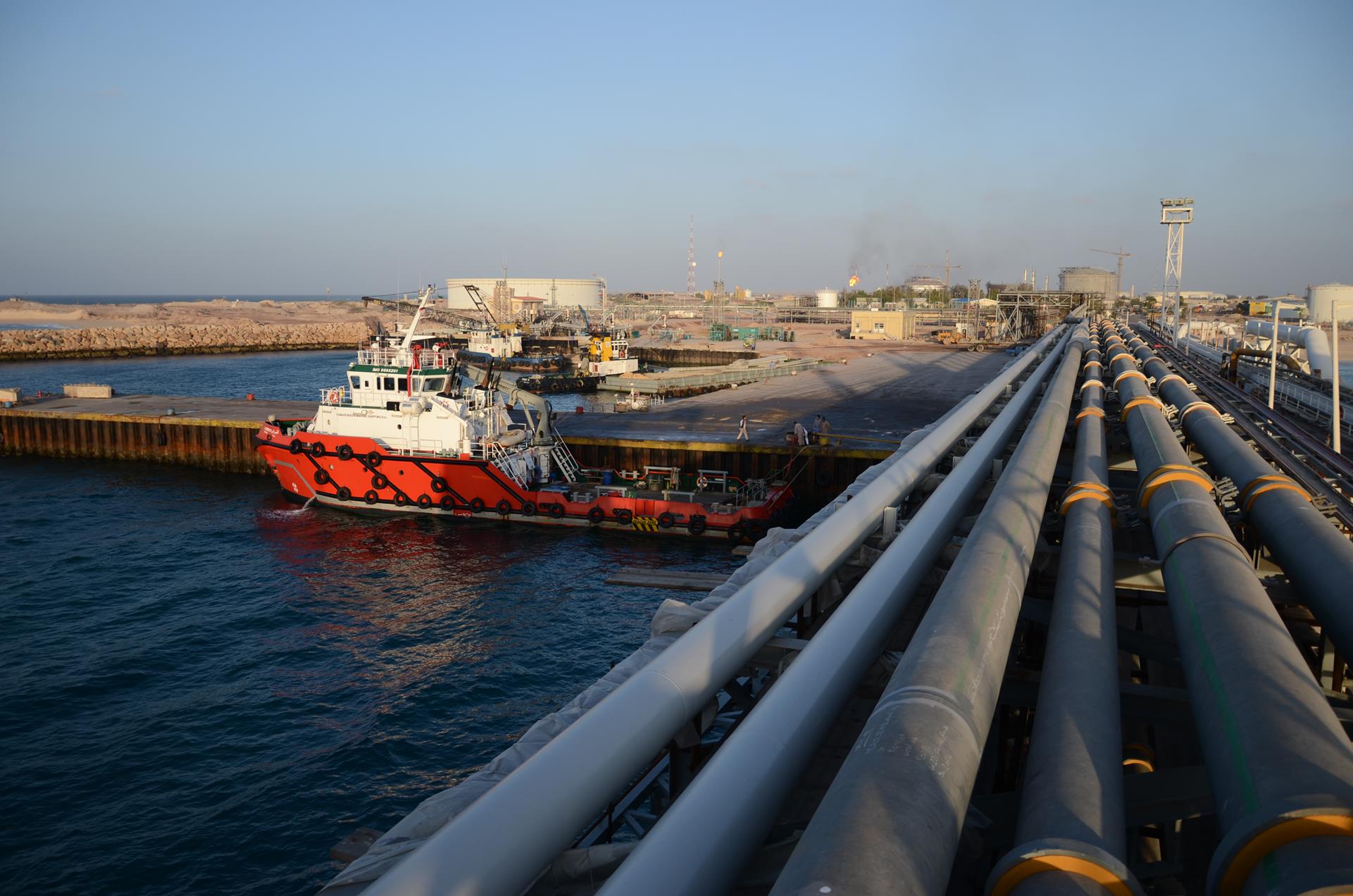

3-  عملیات PIPINGدر دریا و خشکی (طراحی ، خرید ، ساخت ، نصب و راه اندازی)

  • ایجاد دسترسی های موقت با استفاده از کوبش شمع های موقت و استج بندی روی دریا
  • اجرای عملیات لوله کشی شامل برش ، فیت آپ ، جوشکاری برق  و آرگون و کلیه عملیات گرم جهت 4 خط لوله محصولات پالایشگاه گاز سیری و خطوط برگشتی و خط لوله گاز منتهی به فلر در خشکی و دریا
  • عملیات آماده سازی سطح ، زنگ زدایی و اعمال رنگ دریایی Glass flake  بروی خطوط دریایی و شمع های  دریایی در محدوده SPLASH ZONE
  • انجام  تست های غیر مخربNDT  شامل RT-MT-PT-UT در خشکی و دریا
  • انجام عملیات رابچر ، تست های هیدرواستاتیک ، فلاشینگ ، دراینگ ، Reinstatement   بر روی خطوط اجرا شده
  • نصب شیرآلات دستی ، کنترلی ، MOV و ON/OFFVALVE  در سایز ها و کلاس های مختلف در خشکی و دریا



http://www.farsscout.com/userfiles/image/Projects/Sirri/JETTY-PIPPING.gif



4- ابزار دقیق (طراحی ، خرید ، ساخت ، نصب و راه اندازی)

  • شامل طراحی، تأمین، نصب و راه اندازی کلیه تجهیزات ابزاردقیق مورد نیاز پروژه در خشکی و دریا اعم از ترانسمیترها و سوئیچ های فشار، دما، فلو وشیرهای برقی، ادوات F&G و ...

5- تابلوهای برق و MCC (طراحی ، خرید ، ساخت ، نصب و راه اندازی)

  • طراحی، تامین، ساخت و نصب و راه اندازی تابلوهای برق شامل روشنایی، MCC
  • طراحی، تامین نصب و راه اندازی UPS
  • طراحی ، تامین، ساخت و نصب و راه اندازی سیستم باطری مانیتورینگ
  • طراحی، تامین و نصب و راه اندازی سیستم ارتینگ، صاعقه گیر و سیستم روشنایی



http://www.farsscout.com/userfiles/image/Projects/Sirri/INSULATION.gif

6- سیستم های کنترل (طراحی ، خرید ، ساخت ، نصب و راه اندازی)



  • شامل طراحی، تأمین، ساخت، نصب و راه اندازی سیستم های F&G و DCS و ESD
  • برقراری ارتباط بین سیستم کنترل بخش اسکله و سیستم کنترل پالایشگاه گاز سیری از طریق شبکه کابل فیبر نوری
  • نصب و راه اندازی سیستم PMS(Power Management System)

7- بخش پمپاژ و انتقال آب به پالایشگاه گاز سیری

  • طراحی، تامین و ساخت سازه نگهدارنده , نصب  Casing ، پمپ های برداشت
  • طراحی، تامین، نصب و راه اندازی دو دستگاه الکتور پمپ جهت انتقال آب به پالایشگاه Sea Water Pump Intake
  • طراحی، تامین، نصب و راه اندازی   Sea Water Filters   مربوطه
  • طراحی، تامین و ساخت دستگاه تولیدذ هیپوکلریت سدیم و نصب و راه اندازی جهت تزریق کلر به آب جهت جلوگیری از ایجاد جلبک در بخشهای مختلف پمپها، فیلتر و لوله های انتقال آب
  • اجرای  خطوط لوله انتقال آب از نوع GRP از واحد پمپاژ آب دریا در بخش اسکله تا پالایشگاه گاز سیری

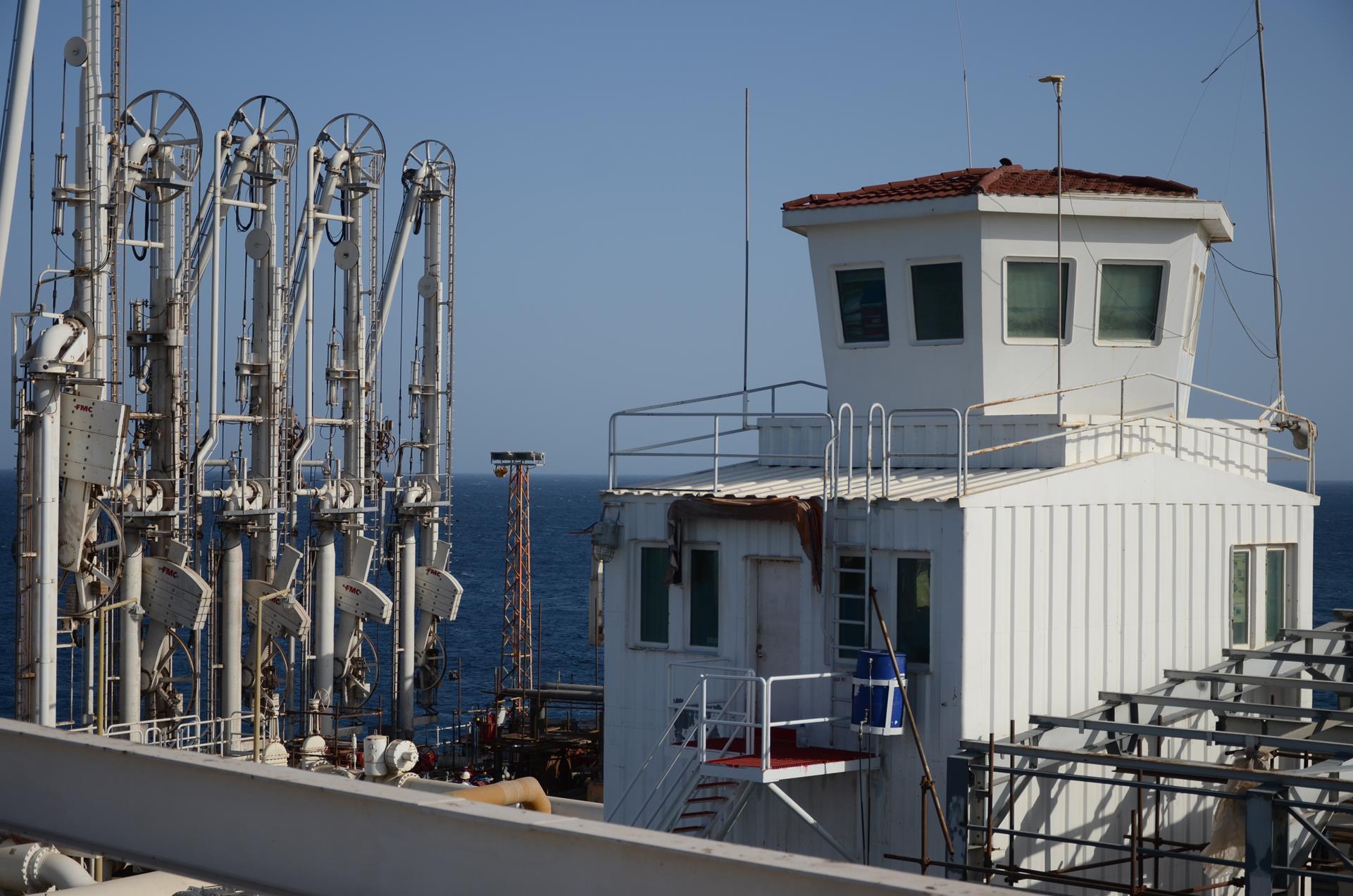

نصب بازوهای بارگیری محصولات گازی پالایشگاه گاز سیری

  • تقویت سازه عرشه موجود در اسکله سیری از زیر عرشه بتنی و آماده سازی محل نصب بازوهای بارگیری

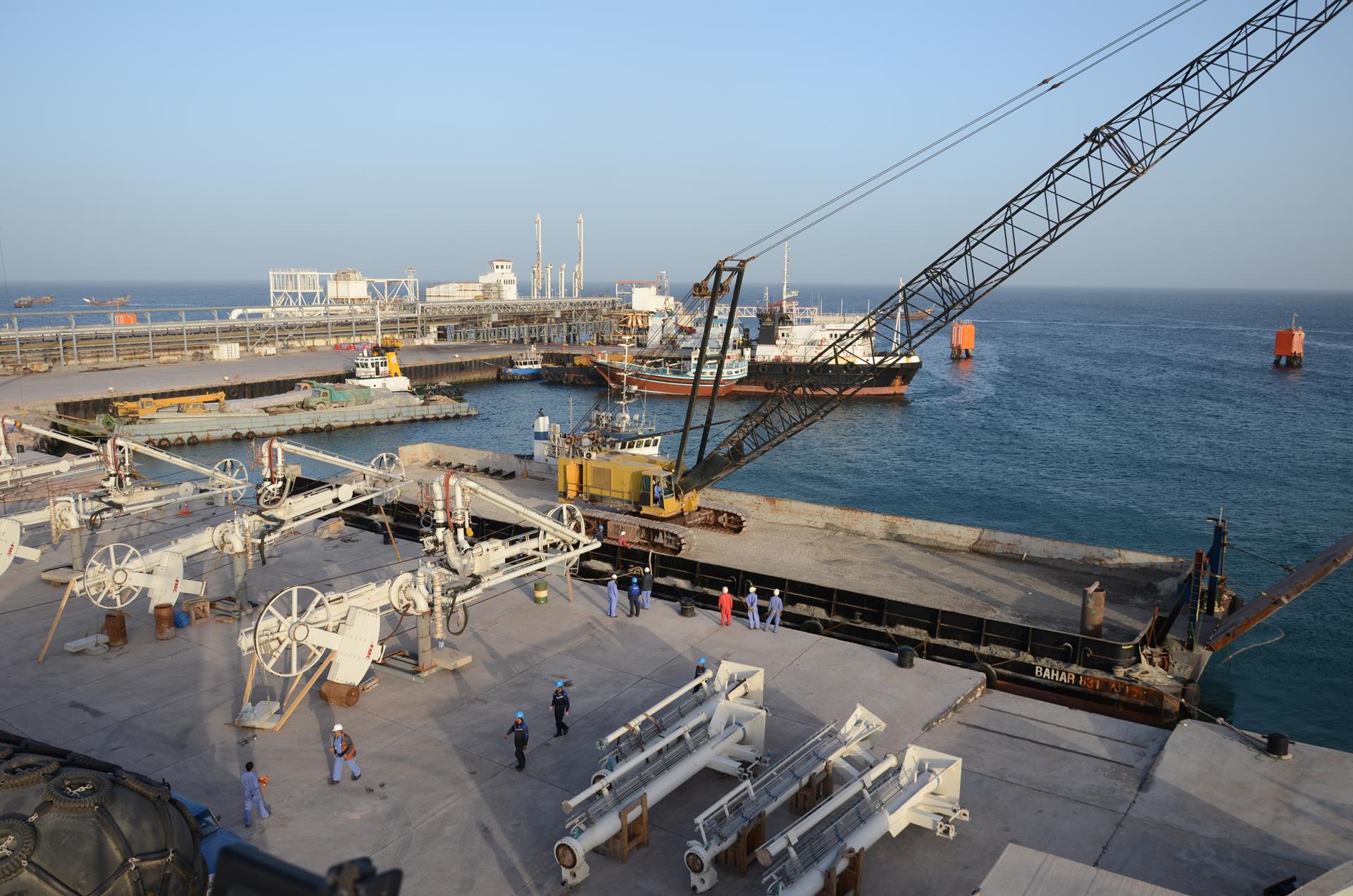

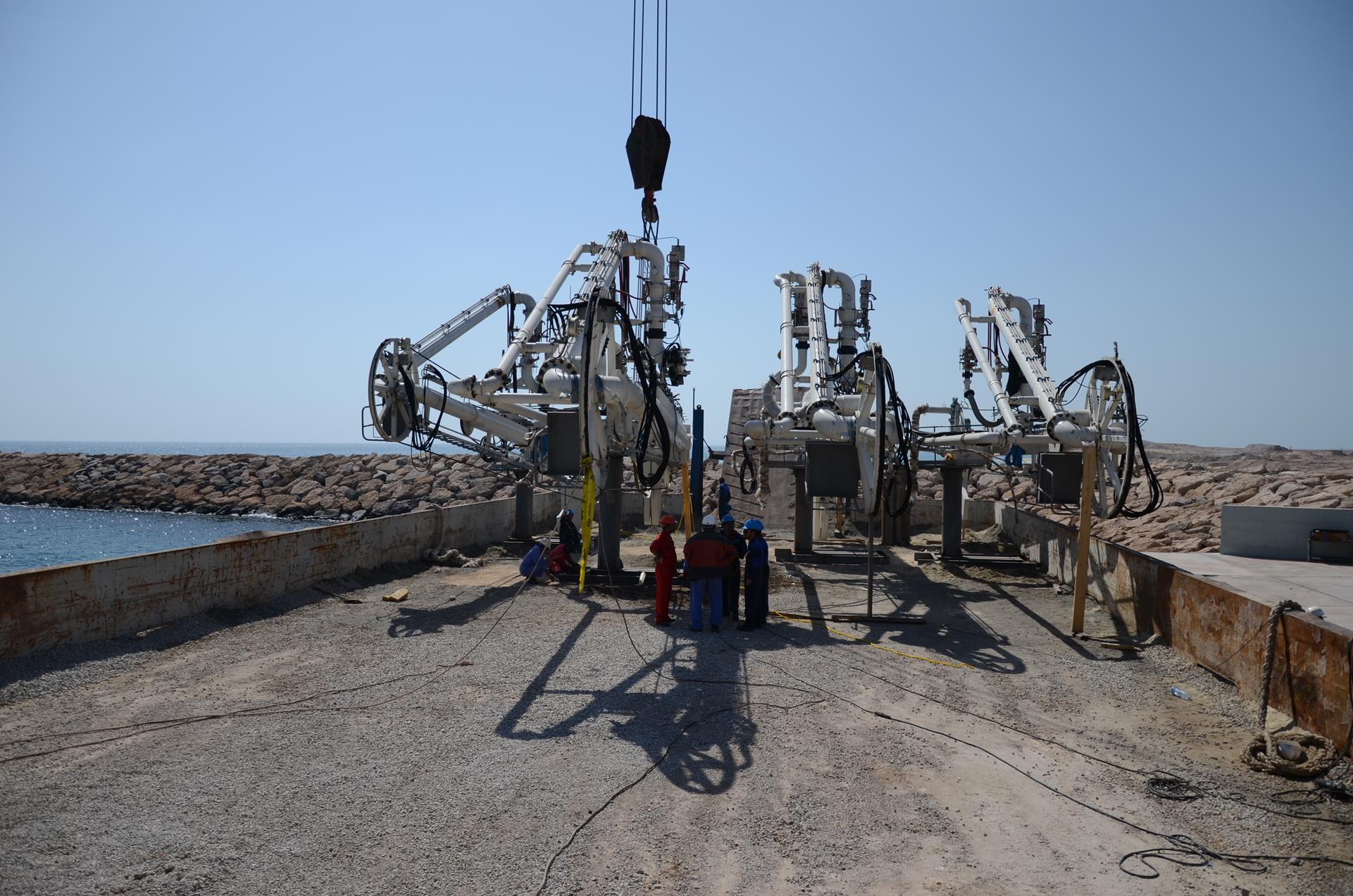

  • مونتاژ بازوهای بارگیری در خشکی و انتقال آن از طریق دریا به وسیله جرثقیل 150 تنی مستقر روی بارج 2000 تنی
  • نصب وبازوهای بارگیری از روی دریا
  • نصب و راه اندازی سیستم کنترل بازوهای بارگیری

9- Metering و Prover

  • طراحی، تامین، نصب و راه اندازی 4 دستگاه فلومتر التراسونیک
  • طراحی، تامین ، نصب و راه اندازی دو دستگاه فلو متر انوع نوع توربین به همراه خطوط لوله و شیرآلات برقی و دستی طبق طراحی برای کالیبره کردن فلومتر های التراسونیک
  • طراحی، تامین، نصب و راه اندازی پکیج Prover  شامل
    • Ball Prover  از نوع U به طول 12 متر
    •   پکیج  Water draw برای تامین مایع مورد نیاز جهت کالیبراسیون دو دستگاه فلومتر از نوع توربین
    • نصب Flow Camputer و ترانسمیترهای مورد نیاز جهت کالیبره خودکار

10 - انجام عملیات INSULATION (طراحی ، خرید ، ساخت ، نصب)

  • اجرای عایق سرد و گرم روی خطوط و درام های نصب شده در خشکی و دریا
  • اجرای عایق ضد آتش روی استراکچر



11- سیستم حفاظت کاتدیک

  • طراحی، تامین، نصب و راه اندازی سیستم حفاظت کاتدیک موقت (آند فدا شونده) در زمان فعالیت اجرایی در دریا جهت جلوگیری از خوردگی پایلها و استراکچر
  • طراحی، تامین، نصب و راه اندازی سیستم حفاظت کاتدیک دائم با استفاده از دو دستگاه ترانس و آندهای با عمر بیشتر

 12-  انجام عملیات مکانیکی (طراحی ، خرید ، ساخت ، نصب و راه اندازی)

  • نصب Mooring Hook  روی دلفین یا سکوی پهلوگیری شناور جهت Anchorage وطناب بندی در زمان و صادرات و بارگیری شناور

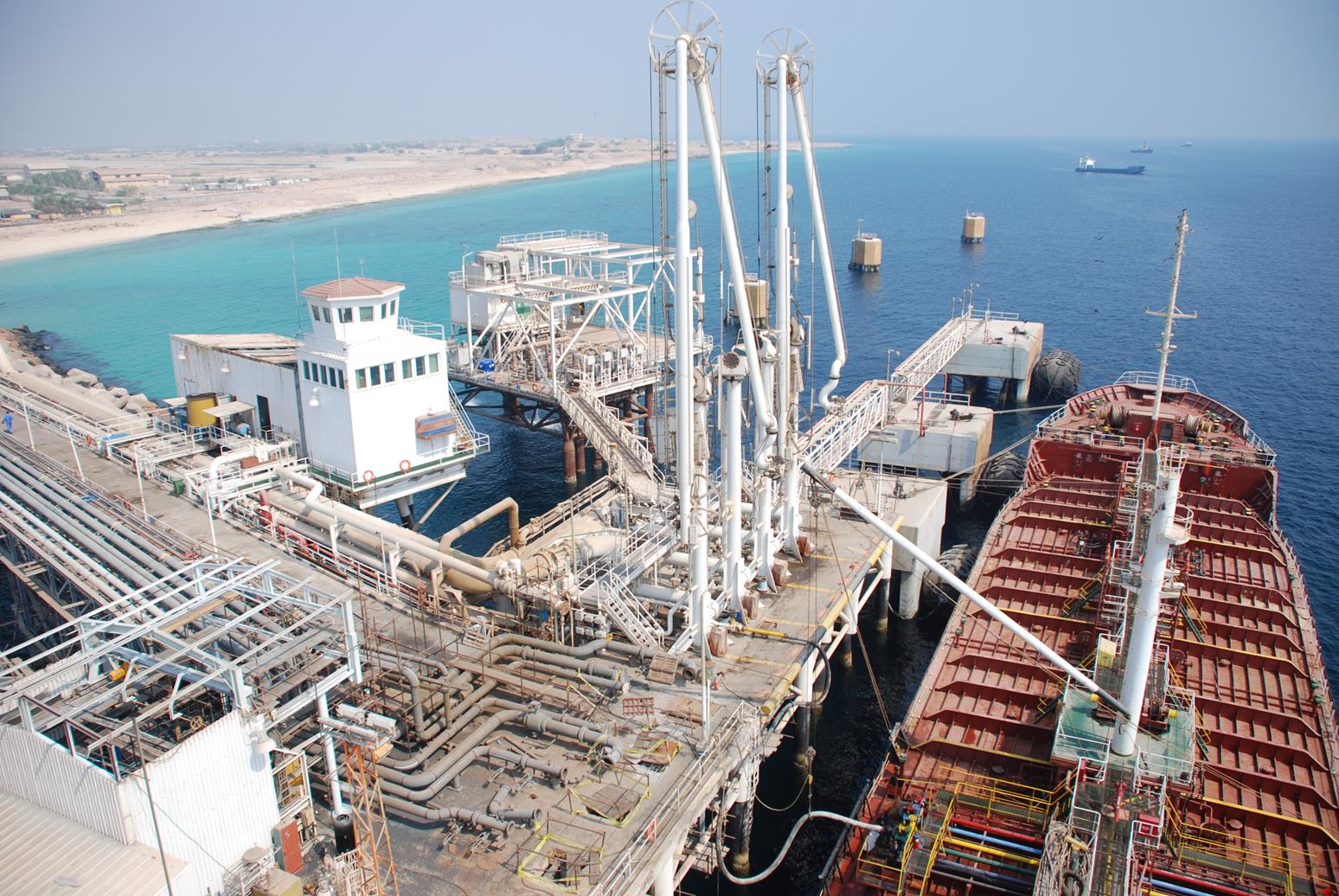

  • نصب 4 دستگاه بازوی بارگیری (Loading Arm ) گاز به وسیله تجهیزات دریایی شامل بارج 2000 تنی و یدک کش  جرثقیل 150 تنی از روی دریا
  • نصب ضربه گیرFENDER  روی استراکچر محافظ خطوط صادرات در اسکله
  • نصب ضربه گیر FENDER در کنار عرشه بتنی ساخته شده جهت جلوگیری از برخورد شناور حمل گاز به عرشه بتنی و بروز آسیب های احتمالی
  • طراحی، تامین و نصب دو دستگاه Drum در مسیر صادرات در بخش دریا که در زمان سیرکولاسیون و تخلیه خطوط بارگیری بهمراه تجهیزات مربوطه

http://www.farsscout.com/userfiles/image/Projects/GasOilPetro/EPC/JETTY-PILE1.gif

http://www.farsscout.com/userfiles/image/Projects/GasOilPetro/EPC/jetty8.gif

http://www.farsscout.com/userfiles/image/Projects/GasOilPetro/EPC/jetty9.gif
