پروژه های طراحی و تامین و نصب در پالایشگاه ها

پروژه های طراحی و تامین و نصب در پالایشگاه ها

این شرکت در زمینه های زیر فعالیتهای موفقی  داشته است:

1-تامین و نصب و راه اندازی سیستم های کنترل و طراحی لاجیک و نرم افزار کنترلی و HMI  پالایشگاه های نفت و گاز

  • پالایشگاه بندر عباس:

تامین سیستم کنترل DCS از شرکت Honeywell برای بویلرهای بازیافت انرژی حرارتی نیروگاه پالایشگاه بندرعباس به سفارش شرکت هیربدان.

لوپها کنترلی این سیستم بصورت Online به سیستم کنترل مرکزی پالایشگاه اضافه گردیده و کنترل مرکزی کلیه عملیات کنترلی میسر گردید.



  • پالایشگاه فجر جم:

تامین پانل های کنترلی سیستم اپراتوری (PLC) و قطع اضطراری (ESD) خط یک و دو  پالایشگاه گازی فجر جم با بکارگیری سخت ‌افزار S7-400F/FH زیمنس

تامین نرم افزار سیستم اپراتوری جهت صدور فرامین و دریافت آلارم ها و وضعیت تجهیزات خط با بکارگیری نرم افزار SIMATIC PCS 7 زیمنس

  • پالایشگاه آبادان:

تامین سیستم کنترل برای پکیج تولید هیدروژن  Hydrogen PSA Package به سفارش شرکت سیناکنترل  شامل:

مهندسی سیستم کنترل پکیج و تدوین لاجیک عملکرد سیستم

مهندسی تامین و ساخت  پانل کنترل با استفاده از SIMATIC S7-400 زیمنس

تهیه نرم افزار کنترل پکیج

  • پالایشگاه آبادان:

تامین سیستم کنترل و ابزار دقیق برای یونیت بازیافت گاز فلر   Flare gas Recovery Plant به سفارش شرکت عالی نام  شامل:

مهندسی سیستم کنترل پکیج و تدوین لاجیک عملکرد سیستم

مهندسی تامین و ساخت  پانل کنترل با استفاده از سیستم کنترل  AC500 شرکت ABB

تامین شبکه ریداندانت ارتباط با کامپیوترهای اپراتوری

طراحی نرم افزار کنترل پکیج در بخش کنترلر و HMI  با استفاده از ABB Automation Builder

تامین ابزار دقیق مورد نیاز شامل:

والوهای کنترل و قطع و وصل از سایز 3 اینچ تا 8 اینچ به تعداد هفت عدد و شیر کنترل و ایمنی فشار به تعداد دو عدد از شرکت SAMSON

ترانسمیتر فشار و تفضلی فشار  از شرکت Siemens Industrial Process Instrumentation

سویچ و نشاندهنده فشار و حرارت از شرکت WIKA نشاندهنده سطح از شرکت bonetti

ترانسمیتر التراسونیک فلو و آنالیزر اکسیژن گاز ورودی به فلر از شرکت GE Measurement & Control

2- انجام عملیات وسیع نصب در پروژه های پالایشگاه های گازی پارس جنوبی

این شرکت در فازهای گازی پارس جنوبی عملیات وسیع نصب برق و کنترل و ابزار دقیق برعهده داشته است و سهم خود در عملیات نصب این پروژه ها را با مقادیری بیش از مقادیر پیش بینی شده در قرارداد اولیه به پایان رسانده است. برای بیان ابعاد این عملیات نصب به اهم کمیتهای اجرایی این پروژه ها اشاره می گردد:

شرحواحد

مقدار انجام شده فاز 15 و 16

مقدار انجام شده فاز 13
تامین و نصب ساپورت فلزی برق و ابزار دقیقتن408321
سینی و نردبان کابل و لوله کاندوئیتکیلومتر2861
کابل کشی برق و ابزار دقیق و کنترلکیلومتر1,0961,100
ترنچ بتنیمتر مکعب20,85620,589
ترنچ خاکی متر مکعب21,67026,842



شرح وظایف اجرایی این شرکت محدود به موارد فوق نبوده و اهم  وظایف دیگر این شرکت در این پروژه ها به شرح زیر می باشد:

- مهندسی کارگاهی و رفع مشکلات اجرایی پروژه با توجه به همزمانی اجرای پروژه با مراحل تکمیلی سیویل و میکانیک

- تامین بالک متریال نصب و تامین و ساخت و آبکاری و یا رنگ آمیزی ساپورتها و استراکچرهای فلزی مورد نیاز برق و کنترل و ابزاردقیق

- نصب و سربندی تجهیزات ابزار دقیق

- نصب تجهیزات تشخیص و اطفای حریق

- اجرای لوله کشی هوای ابزار دقیق و لوله کشی و تیوب کشی تجهیزات پروسسی و ابزار دقیق

- اجرای کاندویت کابل و اتصالات مربوطه و نصب گلند پانلها و وسایل فیلد

- اجرای ارت و نصب تجهیزات ارت انجام اتصالات و تست ارت

- نصب جانکشن باکسهای برق و کنترل و ابزار دقیق و Local Control Station

- نصب و تست و سربندی پانلهای کنترل و مارشالینگ و ابزار دقیق و پکیج های برق و کنترل و ابزار دقیق

- اجرای سیستمهای روشنایی ساختمانهای برق و کنترل و ابزار دقیق و دپارتمانهای پروسسی و خیابانهای سایت

- اجرای پریزهای تک فاز و سه فاز نواحی پروسسی بصورت ضد انفجار و نواحی safe  و ساختمانهای برق و کنترل و ابزار دقیق

- نصب  و تست Electrical Heat Tracing

- نصب تست و  start up تجهیزات کنترل  DCS, ESD, F&G, HIPPS Control and Operator  Station





تصاویر پروژه

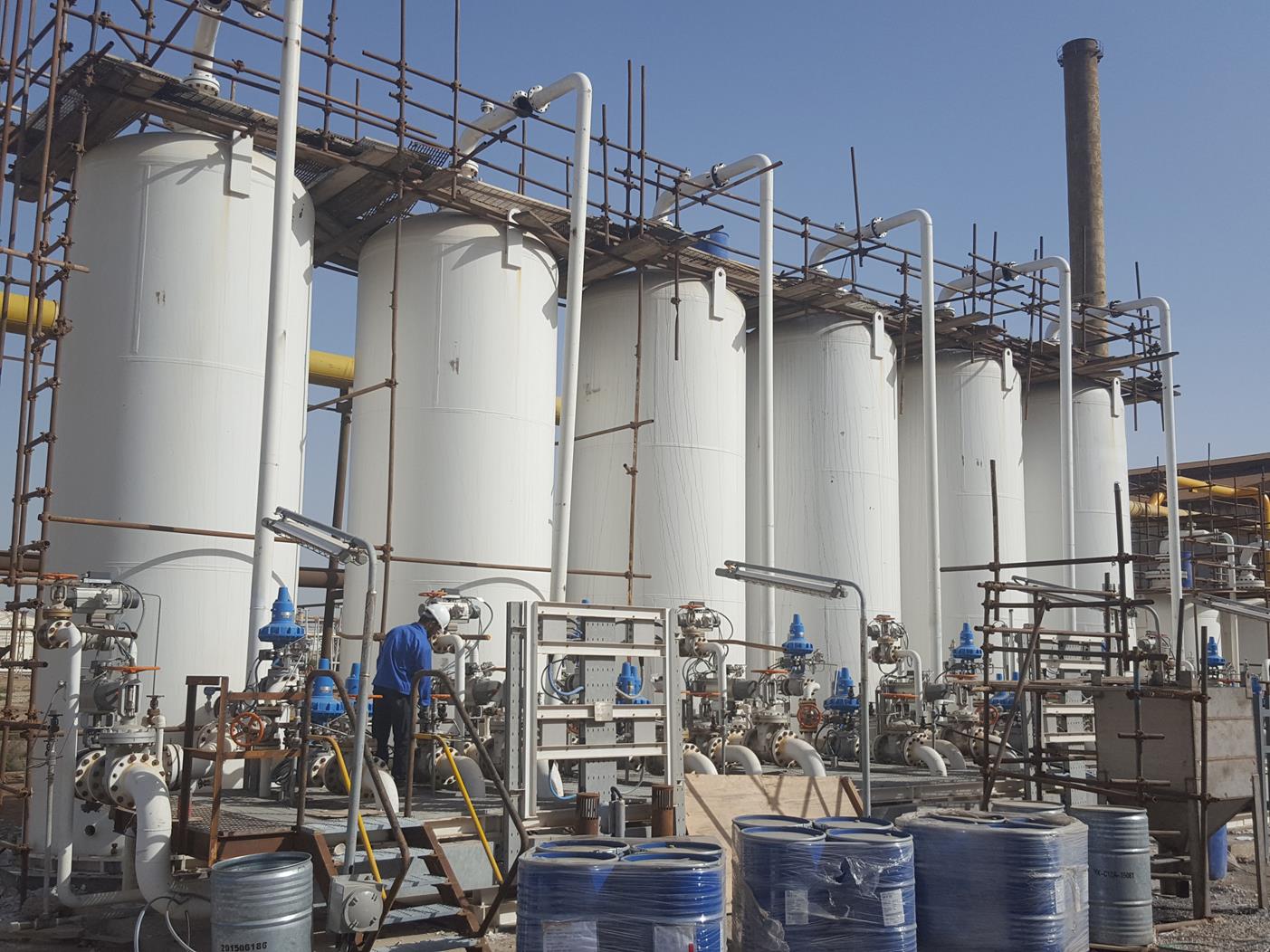

پکیج تولید  هیدروژن پالایشگاه آبادان
سیستم اپراتوری (PLC) و قطع اضطراری (ESD) پالایشگاه فجر جم
