تامین EPC تجهیزات برق ؛ سیمان شهرکرد

تامین  EPC تجهیزات برق ؛ سیمان شهرکرد

.

در این پروژه شرکت صنعتی فارس اسکات در زمینه های برق، کنترل و ابزاردقیق، مسئولیت طراحی و مهندسی تفصیلی، خرید، ساخت، تست، نصب و راه اندازی تجهیزات را  برعهده داشته است. اين پروژه در انتهاي خردادماه ۸۷ به بهره برداري رسيده است. ویژگی خاص این پروژه استقرار کارخانه در ارتفاع 2300 متری از سطح دریای  می باشد که بر روی انتخاب و تامین تجهیزات توان بالای برقی بلحاظ کاهش راندمان این تجهیزات در این ارتفاع به دشواری های پروژه می افزود.

در ذیل نگاهی اجمالی به پروژه سیمان شهرکرد در سه بخش مهندسی، خرید و ساخت و نصب و راه اندازی خواهیم داشت:

۱- مهندسی:

  • طراحی و تهیه کليه مدارک مهندسی تفصیلی تمامی بخش های برق، کنترل و ابزار دقیق کارخانه شامل فلوشیت ها، Single Lineها، Cable List ها، Logic Diagram، Layout ها، نقشه های ساخت، نقشه های اجرا و دیگر مدارک مهندسی خرید و اجرا و همچنین انجام محاسبات طراحی و تهیه مدارک MCC ، LV  MV ، HV و  طراحی وپیاده سازی کلیه بخشهاي سخت افزاري و نرم افزارهای PLC و سیستم کنترل
  • طراحی صفحات HMI
  • طراحی ساختمانی پست HV کارخانه

۲- خرید و ساخت

تأمین و یا ساخت بخش عمده تجهیزات برق، کنترل و ابزار دقیق کارخانه شامل:

  • احداث پست HV  شصت و شش کیلو ولت با تامین تجهیزات پست HV با ساختار H و ظرفیت 30MVA با بکارگیری ABB SF6 Circuit Breaker  و سایر تجهیزا و رله های حفاظتی از شرکت ABB ، طراحی و ساخت تابلوهای کنترل پستHV در کارگاه خود در منطقه ویژه اقتصادی شیراز و تامین استراکچر فلزی پست
  • احداث پست  MV  با سطح ولتاژی 6.3 کیلو ولت با تأمین و راه اندازی کلیه تجهیزات مورد نیاز از جمله 33 سلول سویچ گیر با کلید های کشویی خلع VD4 - MV Vacuum Circuit-Breakers از شرکت ABB و رله های حفاظتی از شرکت ABB و  ساخت سلولها و کامپارتمنت کنترل در داخل کشور
  • ساخت کلیه تابلوهای توزیع فشار ضعیف پستهای فرعی 7 گانه برق و تابلو های  MCC با بیش از 110 سلول کشویی با تامین تجهیزات اصلی از شرکت Low Voltage َABB Switchgear ) ABB ) و مونتاژ و برقی و میکانیکی تست کامل تابلو ها در کارگاه خود در منطقه ویژه اقتصادی شیراز
  • ساخت کلیه تابلوها و تجهیزات سیستم کنترل خط تولید کارخانه با بیش از 5000 ورودی و خروجی در کارگاه خود در منطقه ویژه اقتصادی شیراز و برنامه نویسی تمامی نرم افزارهای کنترلی  در محیط  نرم افزاری زیمنس  CEMAT based on process control system SIMATIC PCS 7   و تامین سخت افزار SIMATIC S7-400 | SIMATIC Controllers از شرکت زیمنس با ورودی خروجی های سری (  SIMATIC ET 200S )
  • تامین 5 عدد موتور های MV ( ABB MV Squirrel Cage Motorss ) با استارتر خشک از 1MW تا 4.6MW  از شرکت ABB
  • تامین موتور و درایو های  دور متغییر (Industrial ACS800 Motor and Drives )  شرکت ABB  به تعداد 6 عدد تا ظرفیت 550 کیلو وات همراه با ترانسهای 12 فاز و یک عدد موتور های  دور متغییر ( Medium voltage AC drive ACS 1000 )  از شرکت ABB با ظرفیت 2700 کیلو وات و ولتاژ 3.3KV همراه با ترانسهای 12 فاز و تجهیزات خنک کنندگی
  • تامین موتور های LV از شرکت ABB  به تعداد 55 عدد با توان 55KW تا  250KW  ساخت کشور سوئد   ABB Low voltage Motor
  • تامین  راه انداز های نرم Motor Soft Starter برای موتورهای بالای 100KW از شرکت  ABB
  •   تامین تمامی بانک های خازنی اعم از LV و MV   بهمراه چک های مورد نیاز جهت ایمن سازی تعبیه خازنها بواسطه وجود موتور های دور متغییر در شبکه
  • تامین دو دستگاه دیزل ژنراتور با ظرفیت مجموعا" KVA 1600
  • تمامی تجهیزات ابزار دقیق پروژه از شرکتABB  (ABB Measurement & Instrumentation and analyzer ) و سطح سنجهای شرکت زیمنس (Siemens Level Measurement in Cement industries )
  • تامین تجهیزات سخت افزاری و نرم افزاری کنترل کیفیت تولید دستگاه X-Ray از شرکت اکسفورد ( Oxford MDX1000 Analyser )
  • تامین سیستم اسکنر کوره از شرکت دنا و دوربین های تصویری داخل کوره و کولر (Furnace & Camera System) از شرکت آلمانی Delta Kamerasysteme
  • تامین UPS های مورد نیاز با توان  به تعداد پنج عدد با توان 5KVA برای تابلو های کنترل پست های محلی و با توان 10KVA برای کنترل مرکز
  • تامین سیستم MIS با ویژگی دریافت اطلاعات خط تولید از سیستم کنترل و تهیه گزارشات مدیریتی برای مدیریت تولید و مدیریت فنی

۳- نصب و راه اندازی

انجام کامل نصب و راه اندازی کلیه تجهیزات برقی که مهمترین آنها به شرح زیر می باشد

  • نصب و مونتاژ و سربندی تست  کلیه تجهیزات پست HV شصت و سه کیلو ولت و تنظیم رله های حفاظتی و راه اندازی پست
  • نصب و  سربندی و تست کلیه ترانسهای کارخانه و راه اندازی آنها
  • نصب و سربندی و مونتاژ و تست  کلیه تجهیزات پست MV شش و سه دهم کیلو ولت و تنظیم رله های حفاظتی و راه اندازی پست
  • نصب و سربندی و مونتاژ و تست  کلیه تجهیزات پست LV چهار صد ولت و تنظیم رله های حفاظتی و راه اندازی پست ها
  • سینی گذاری کل خط تولید و تونلهای برق و تاسیسات
  • کابل کشی کامل سایت شامل کابلهای فشار قوی و فشار ضعیف و کنترل و ابزار دقیق و کابلهای نوری
  • نصب و سربندی کلیه تجهیزات کنترل و پروگرامینک کنترلرهای PLC و کامپیوترهای کنترل مرکزی و تست سرد و گرم ورودی ها و خروجی ها و راه اندازی سیستم کنترل
  • سربندی  و تست  کلیه تجهیزات انواع موتور های برقی و درایور های آنها
  • نصب و سربندی و کالیبراسیون و راه اندازی کلیه تجهیزات ابزار دقیق
  • نصب و راه اندازی سیستمهای برق اضطراری شامل دیزل ژنراتورها و UPS  ها
  • نصب و راه اندازی پکیجهای برقی و ابزار دقیقی مانند آنالیزر های اکسیژن و مونو اکسید کربن و اسکنر کوره و دوربین های کوره و کولر و تجهیزات مشعل کوره و گریس پاشها
  • نصب و سربندی و مونتاژ و تست  کلیه تجهیزات بانکهای خازنی
  • نصب و سربندی  و تست  کلیه تجهیزات برقگیر و کلیه جانکشن باکسها و واحد های کنترل محلی موتورها
  • نصب و سربندی و مونتاژ و تست  کلیه تجهیزات ارت
  • مشارکت در راه اندازی کل خط تولید با مسئولین راه اندازی میکانیکال و پروسس

    ۴- فاز اول طرح توسعه

    در فاز اول طرح توسعه سیمان شهرکرد، این شرکت موفق به ارائه خدمات زیر گردیده است.  این طرح توسعه شامل:

- تبدیل آسیاب باز کارخانه به آسیاب مدار بسته

- بارگیری سیلوهای جدید و انتقال سیمان از آنها به بارگیرخانه

  • تامین سیستم کنترل فاز اول طرح توسعه با خصوصیات :

- ساخت  تابلوها و تجهیزات سیستم کنترل خط تولید کارخانه با بیش از 1350 ورودی و خروجی در کارگاه خود در منطقه ویژه اقتصادی شیراز و برنامه نویسی تمامی نرم افزارهای کنترلی  در محیط  نرم افزاری زیمنس  CEMAT based on process control system SIMATIC PCS 7   و تامین سخت افزار SIMATIC S7-400 | SIMATIC Controllers از شرکت زیمنس با ورودی خروجی های سری (  SIMATIC ET 200S )

- نصب و  سربندی و تست  و راه اندازی برقی فاز اول طرح توسعه شامل موارد زیر

- نصب سینی و نردبان کابل

- کابل کشی کابلهای فشار قوی و فشار ضعیف و کنترل و ابزار دقیق و سربندی کابلها

- نصب تجهیزات روشنایی، ارت و برقگیر

- نصب و سربندی و تست تابلوهای کنترل

- نصب ترانس و استارتر موتور

- نصب و سربندی وسایل ابزار دقیق

- راه اندازی برقی تجهیزات برق و کنترل و ابزاردقیق تجهیزات فاز یک طرح توسعه

تصاویر پروژه

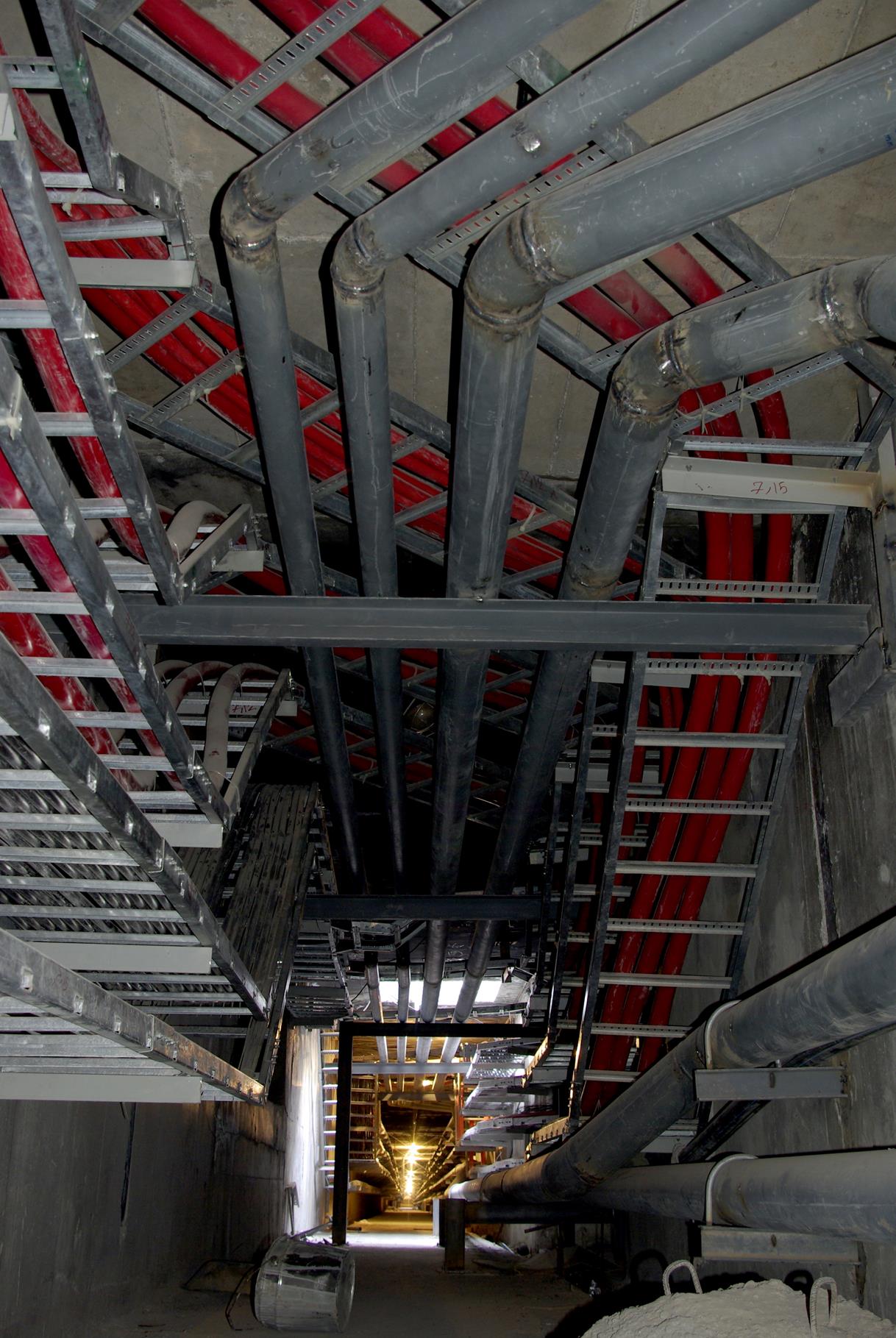

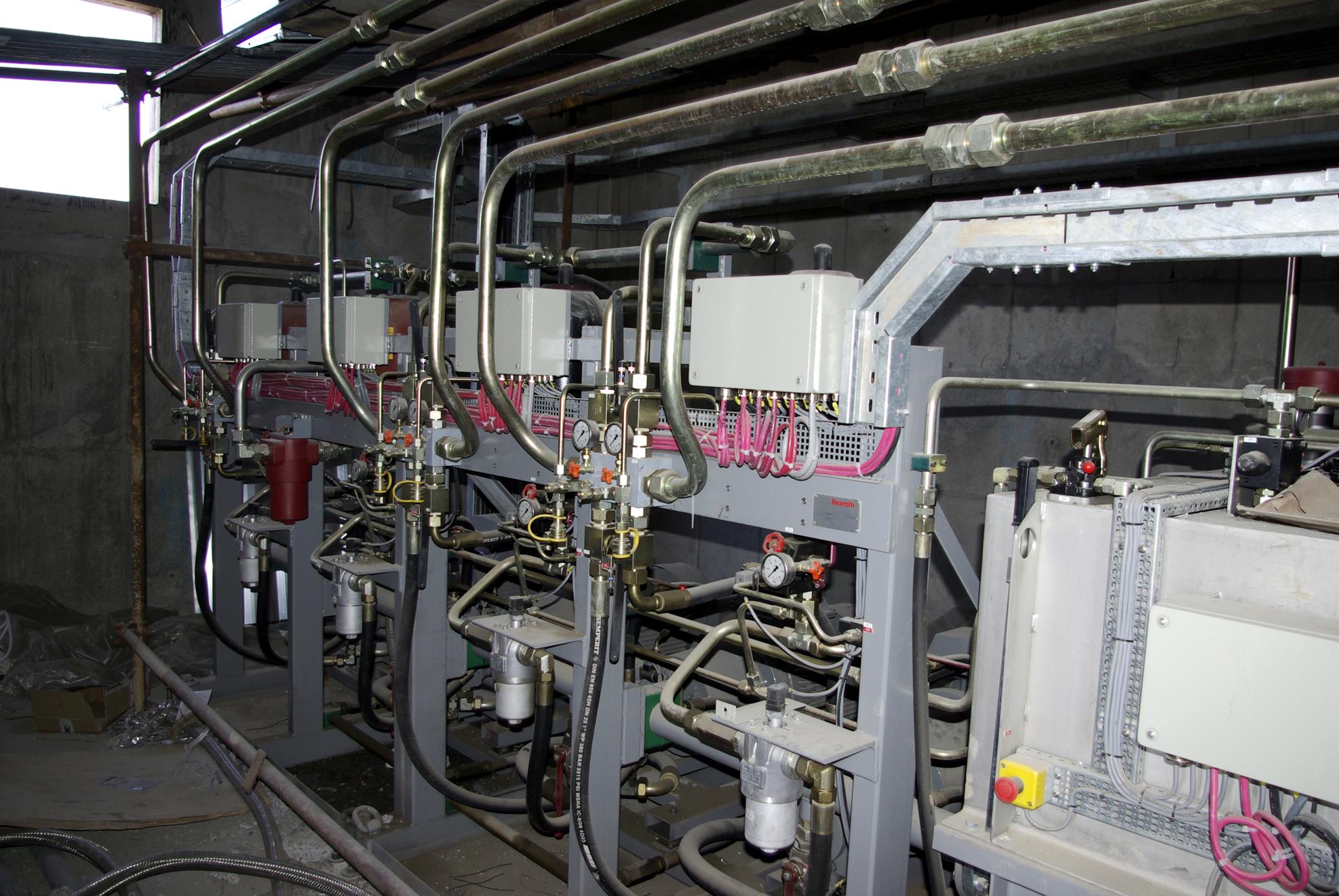

تونل برق و تاسیسات

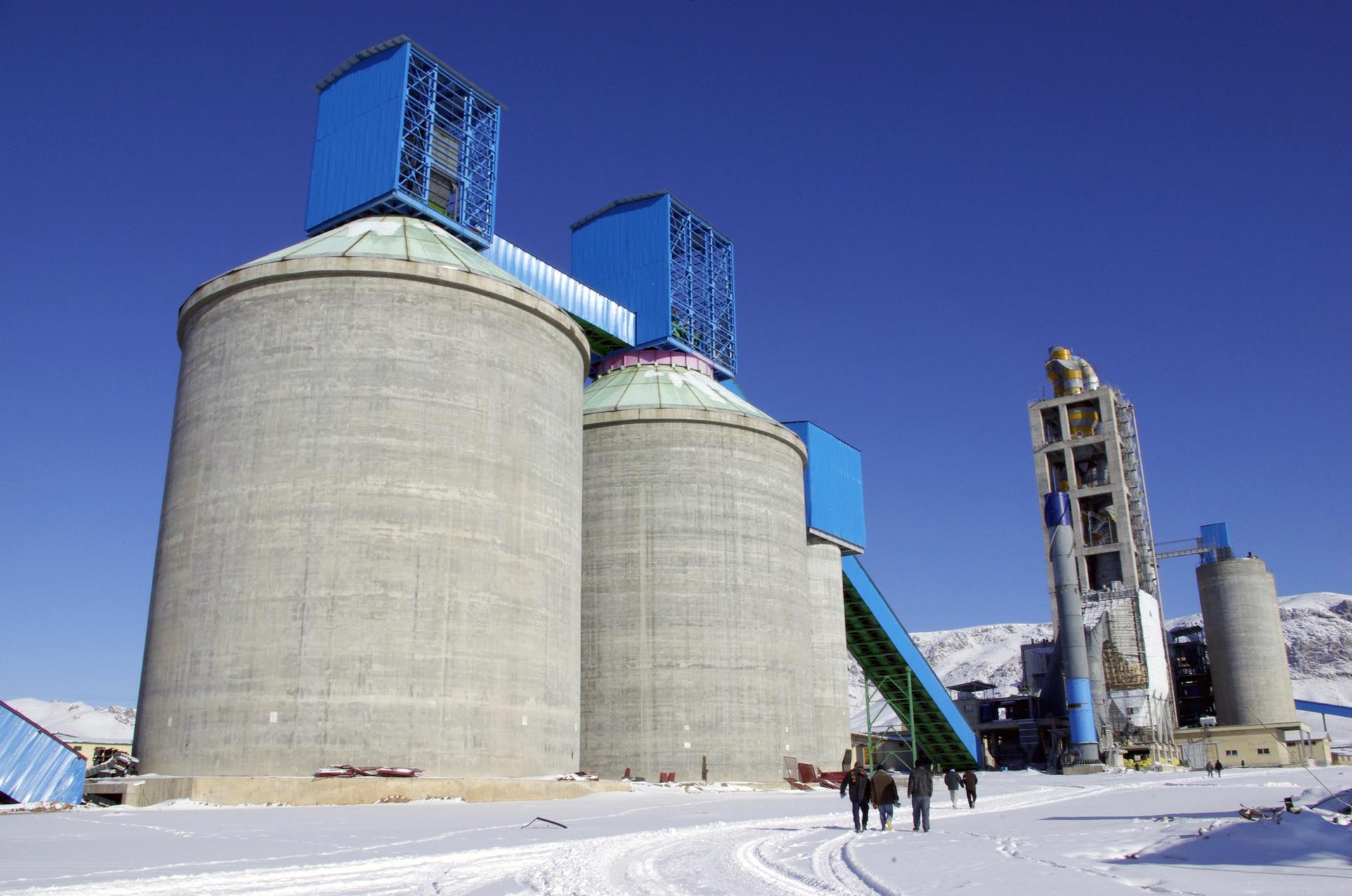

سیلوی مواد اولیه

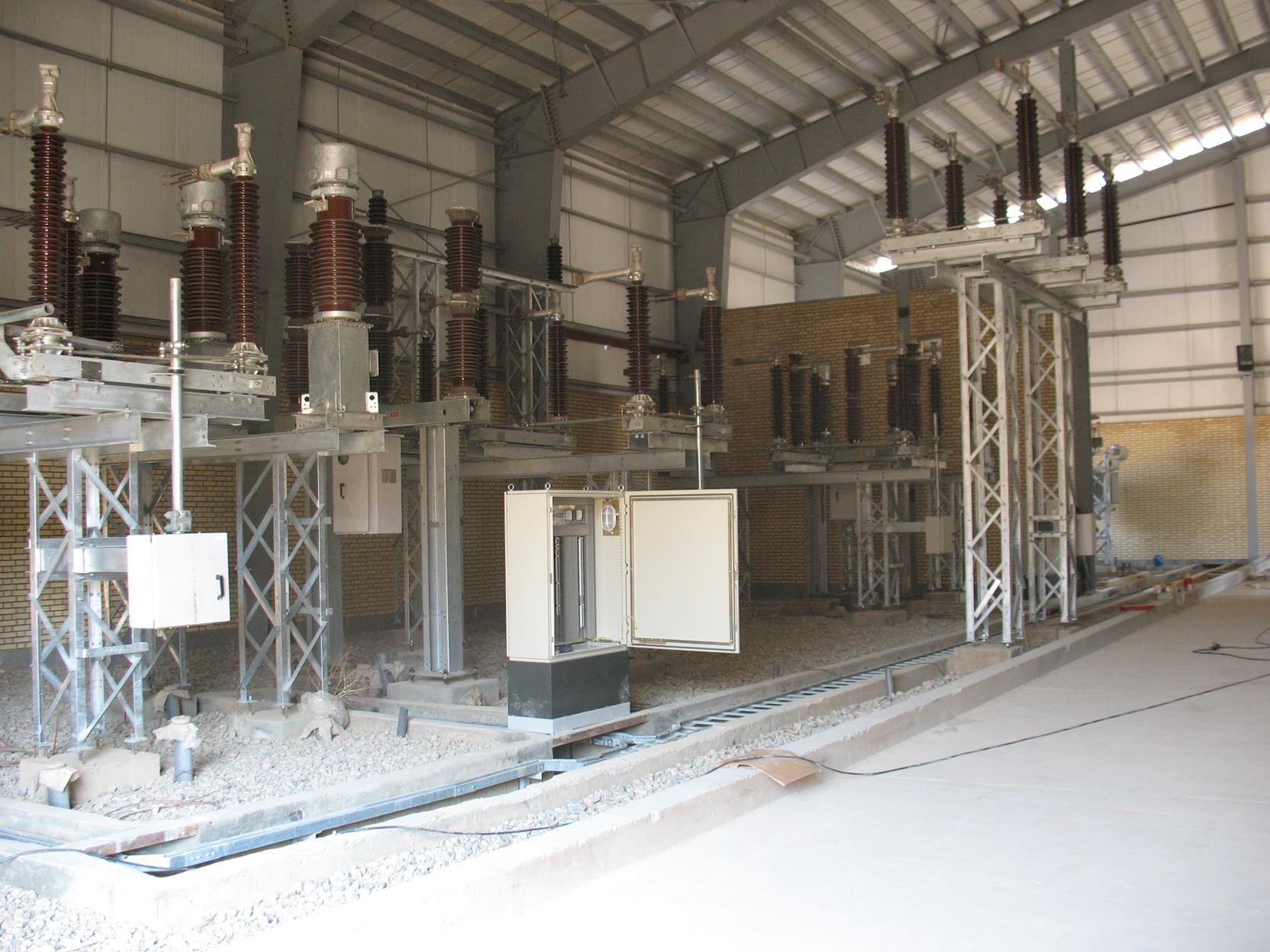

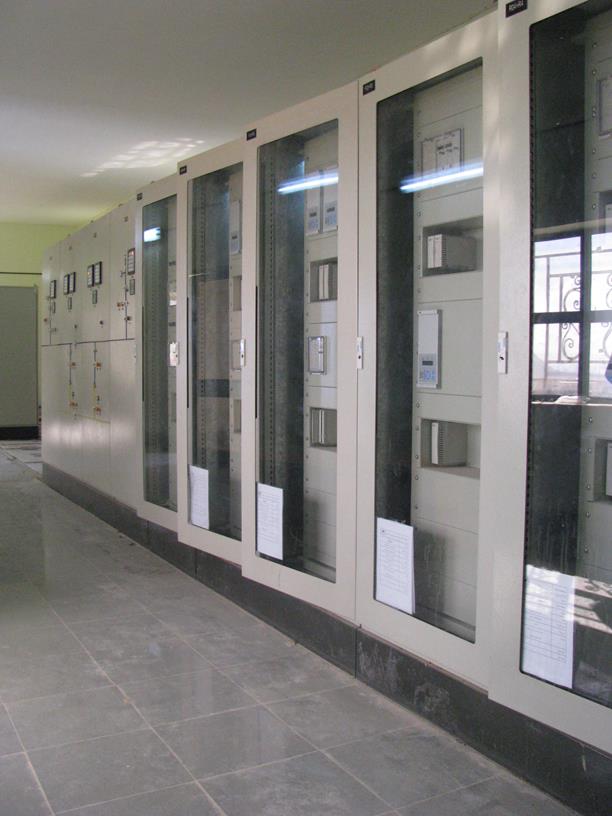

پست 66 کیلوولت

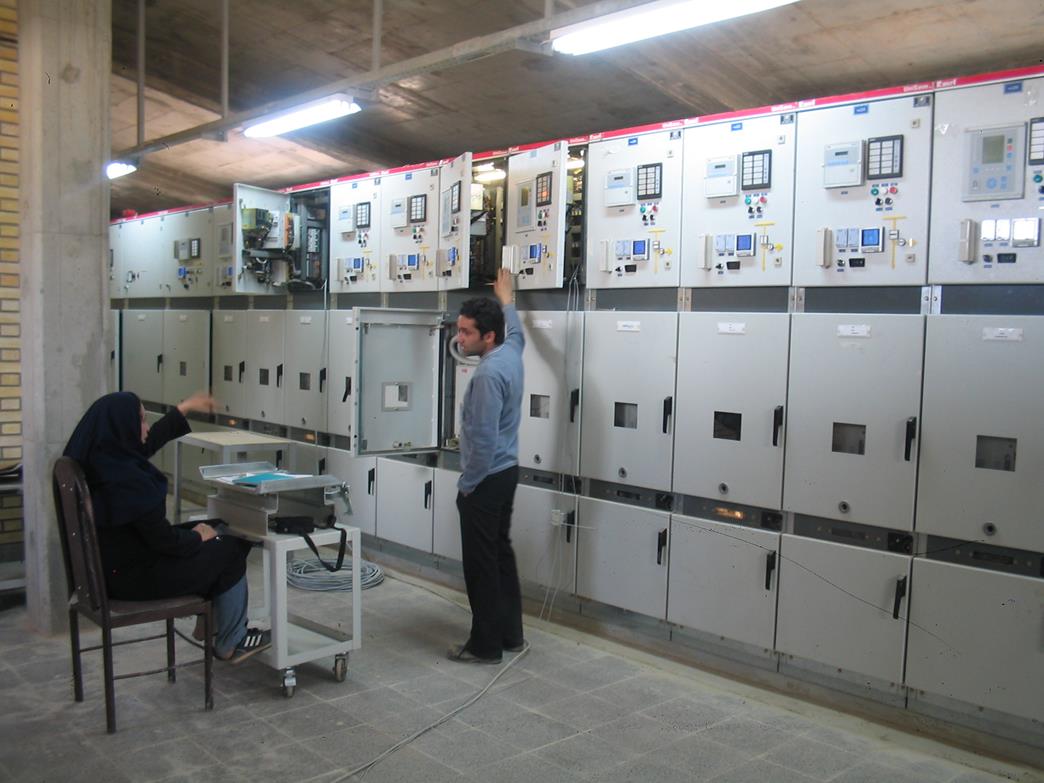

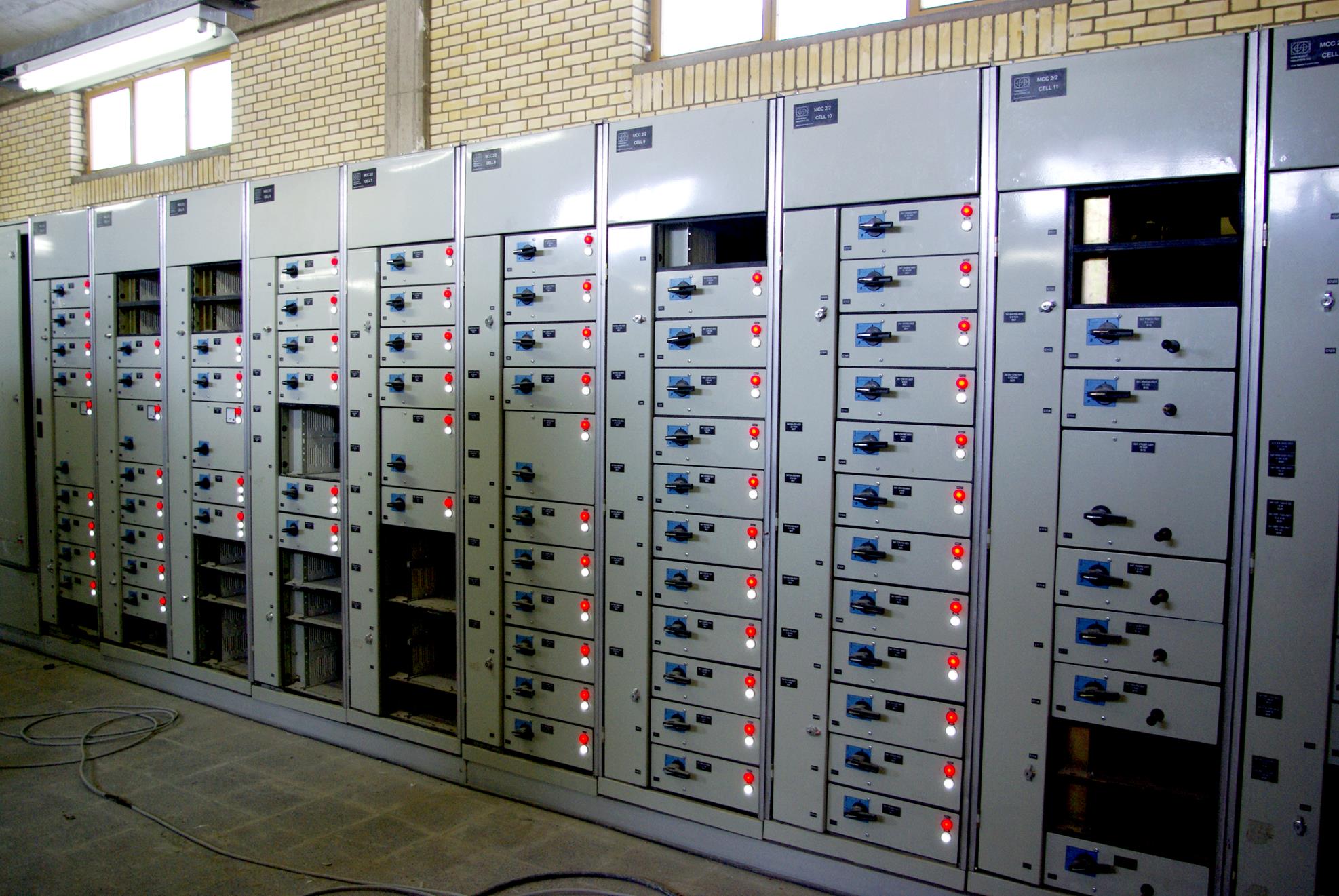

تابلوهای MCC
2

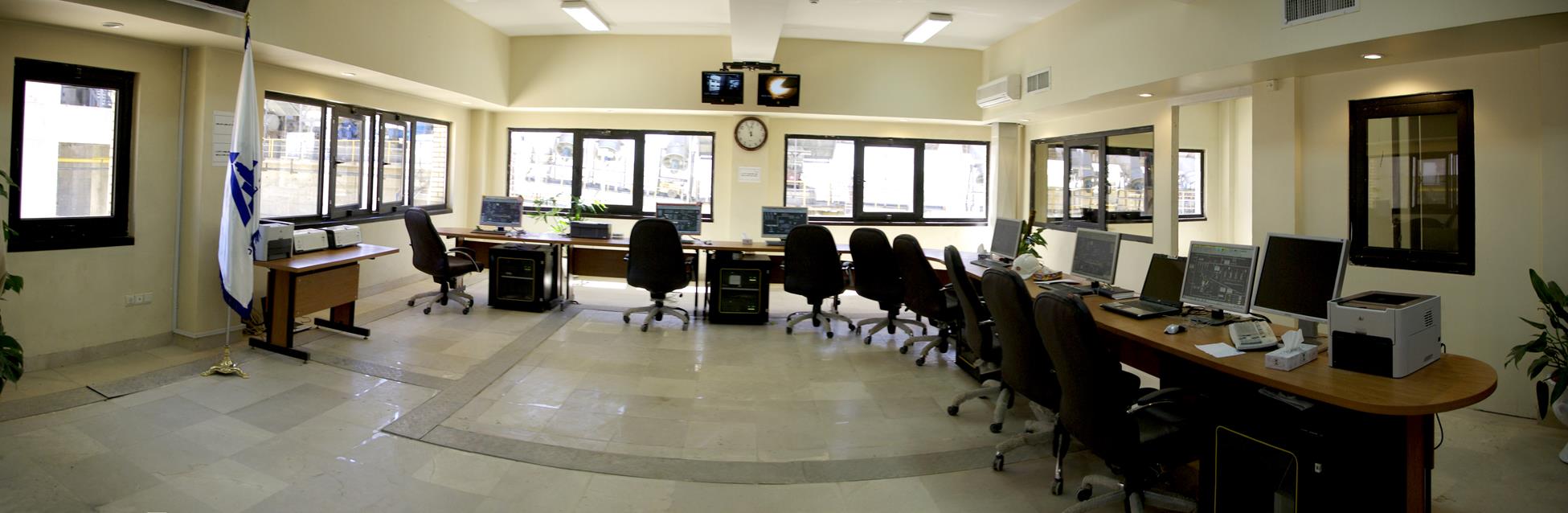

اتاق کنترل
y

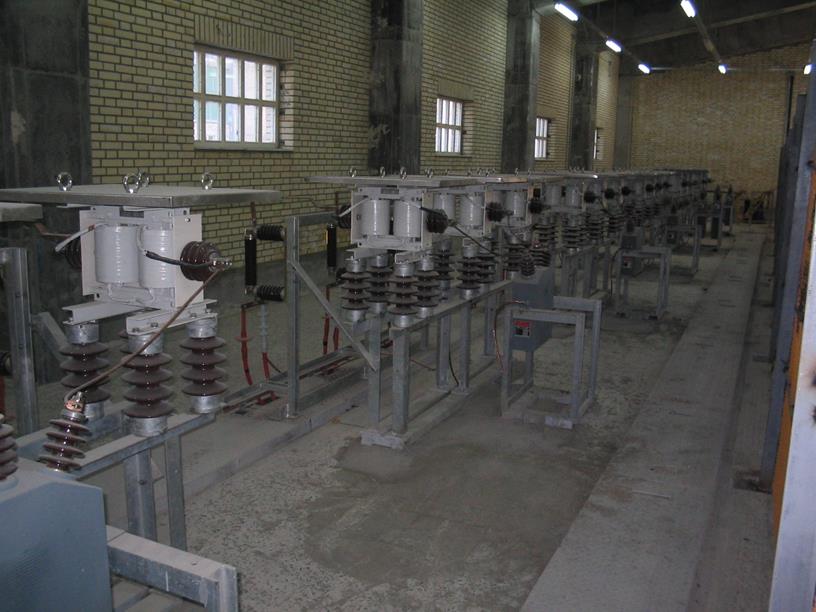

 capacitor bank in station

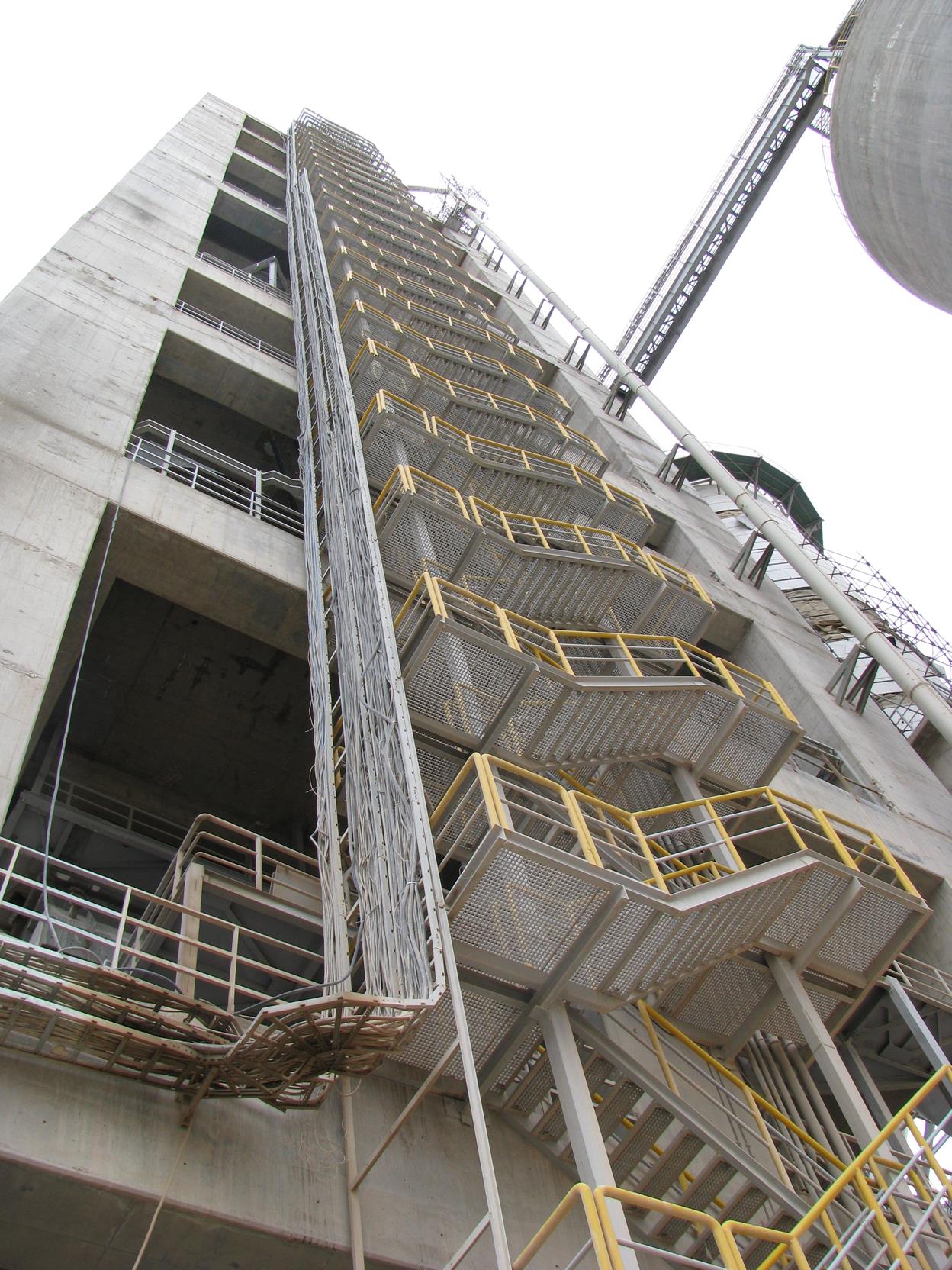

preheater cabling
r

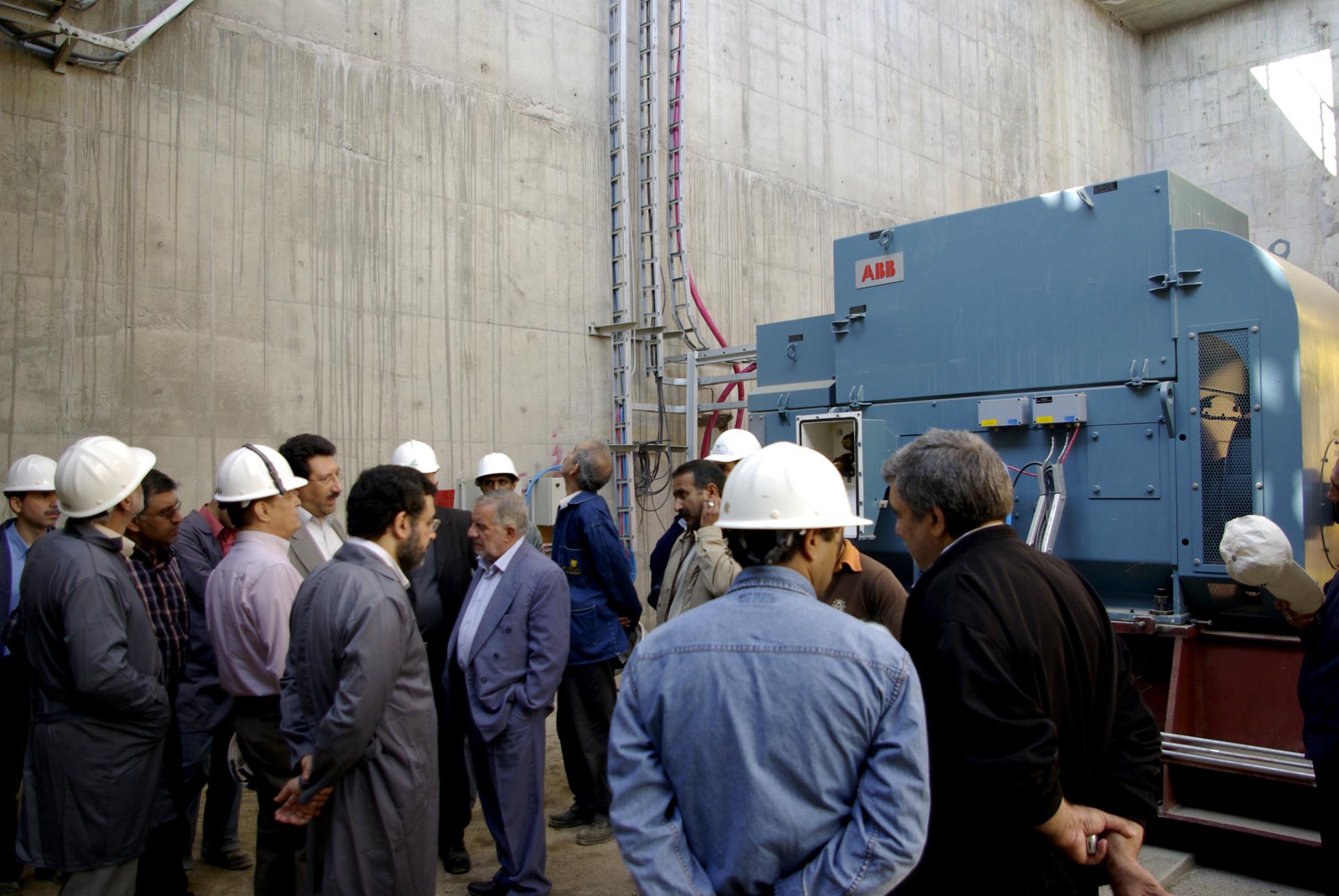

mv motors & starters

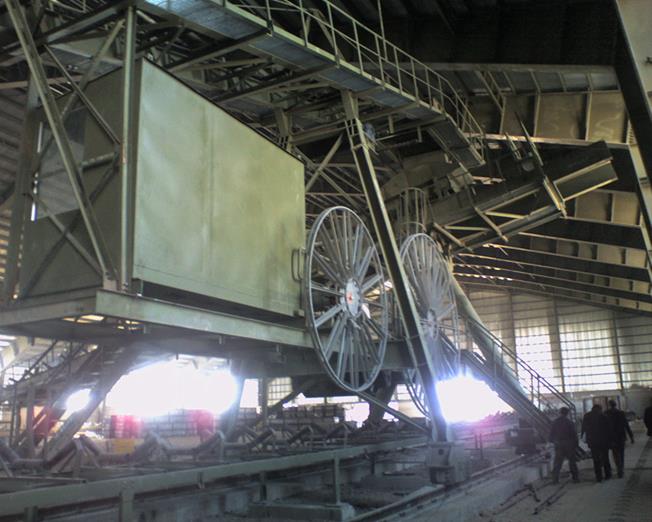

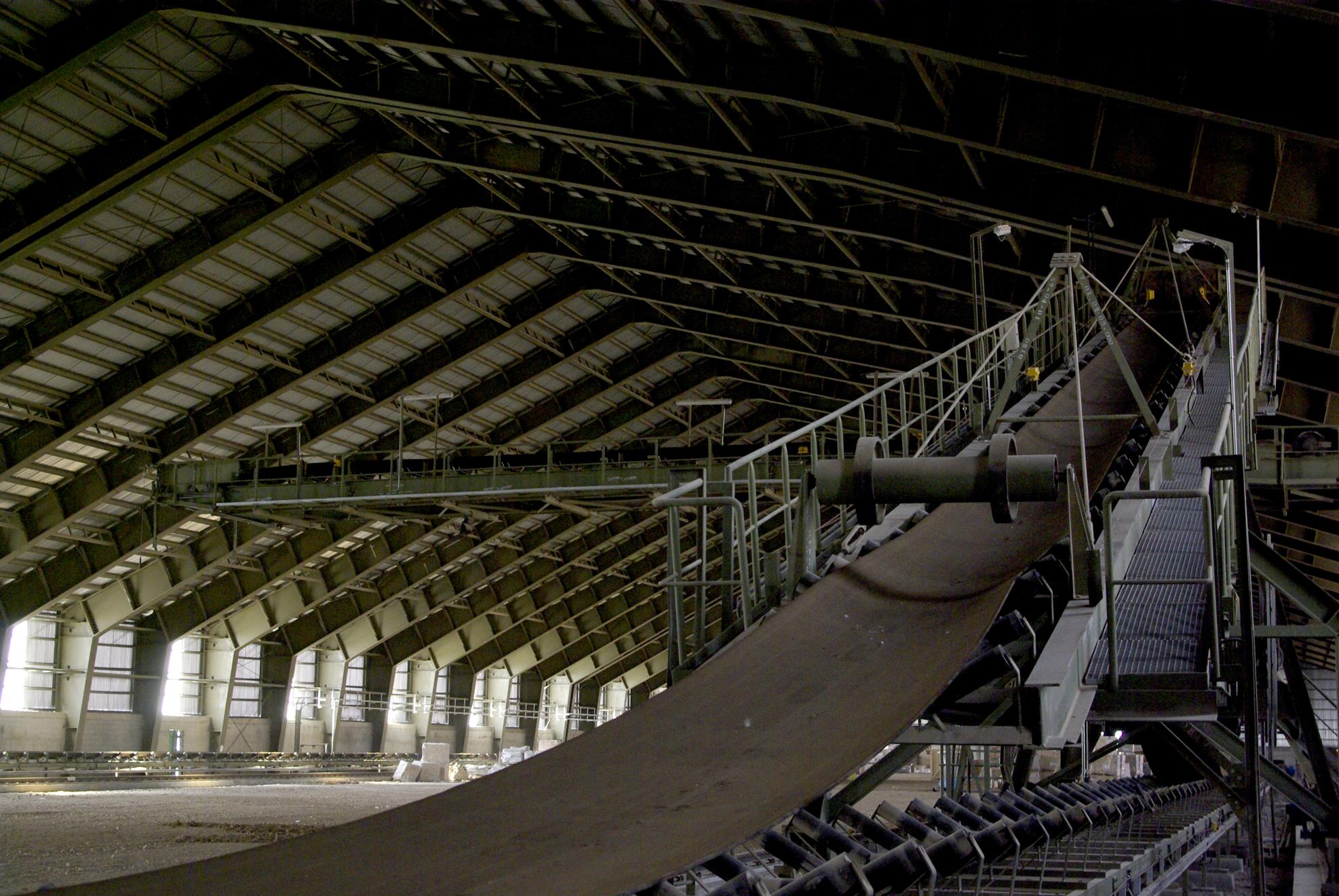

preblending yard
